有害氣體吸附實驗虛擬仿真軟件
2024/5/23 15:19:08

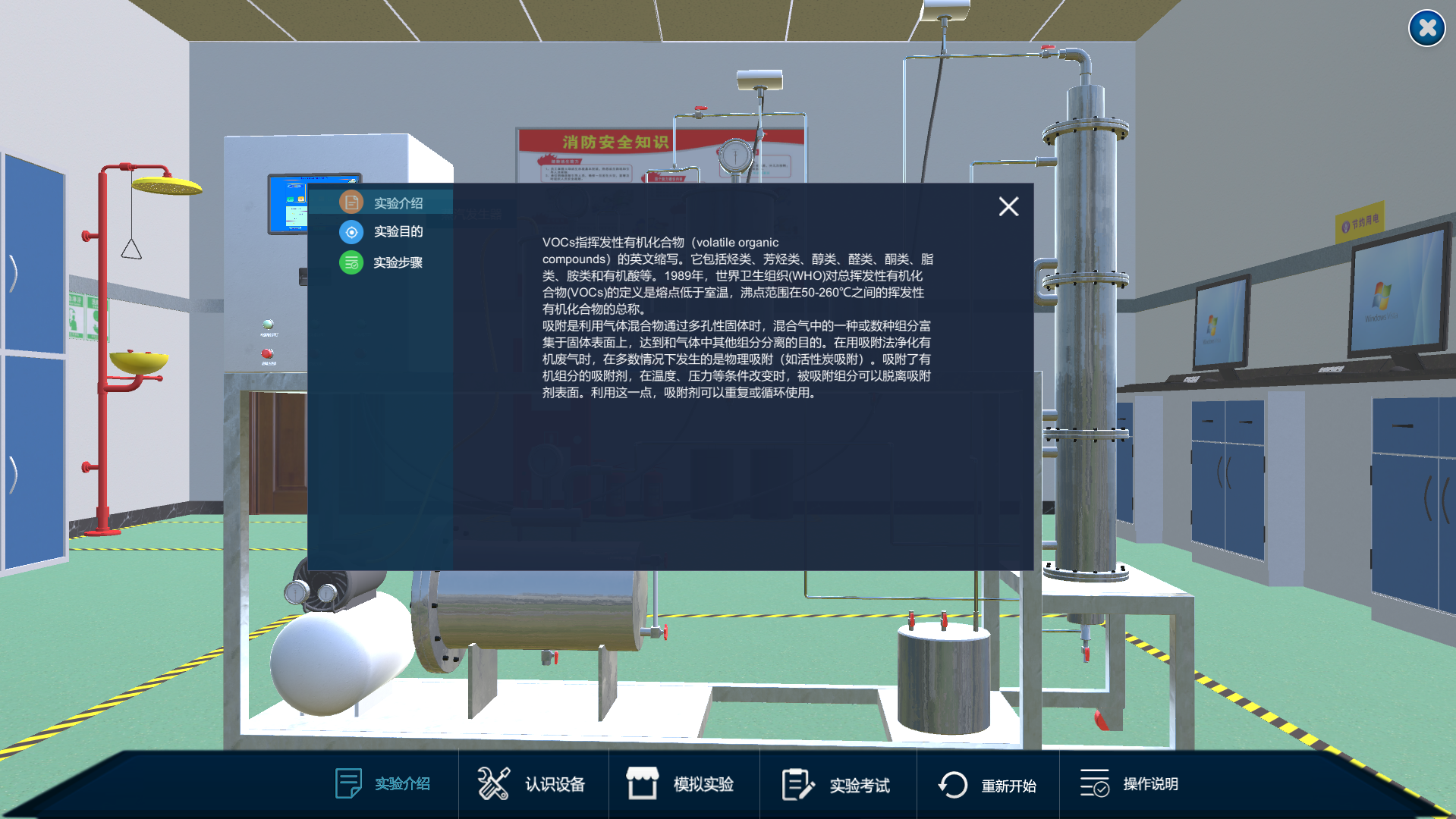

功能一:實驗介紹

有害氣體吸附實驗虛擬仿真軟件

有害氣體吸附實驗虛擬仿真軟件介紹

VOCs指揮發性有機化合物(volatile organic compounds)的英文縮寫。它包括烴類、芳烴類、醇類、醛類、酮類、脂類、胺類和有機酸等。1989年,世界衛生組織(WHO)對總揮發性有機化合物(VOCs)的定義是熔點低于室溫,沸點范圍在50-260℃之間的揮發性有機化合物的總稱。

吸附是利用氣體混合物通過多孔性固體時,混合氣中的一種或數種組分富集于固體表面上,達到和氣體中其他組分分離的目的。在用吸附法凈化有機廢氣時,在多數情況下發生的是物理吸附(如活性炭吸附)。吸附了有機組分的吸附劑,在溫度、壓力等條件改變時,被吸附組分可以脫離吸附劑表面。利用這一點,吸附劑可以重復或循環使用。

有害氣體吸附實驗虛擬仿真軟件目的】

1.熟悉活性炭吸附劑的特性和在有機廢氣凈化方面應用;

2.掌握活性炭吸附的流程和實驗過程中各參數的控制方法;

3.了解主要參數變化對吸附效率的影響。

有害氣體吸附實驗虛擬仿真軟件步驟】

1.首先檢查設備系統外況和全部電氣連接線有無異常(如管道設備無破損等),一切正常后開始操作;

2.VOC氣體發生器中加入有機溶劑(根據實驗需要自行添加試劑,本實驗以乙醇溶液為例),打開閥門15、流量調節閥21,操作完成后啟動電控箱上的啟動按鈕,

3.點擊觸摸屏上的空壓機開關開始運行(觸摸屏界面如圖2所示),緩慢調節流量閥6至一定開度(可由小到大),通過調節流量閥的不同開度,進行實驗,并記錄數據。

4.實驗結束后,打開閥14,關閉閥門15,讓設備運行一段時間后(凈化管道內空氣),關閉觸摸屏上空壓機開關,把蒸汽發生器中加入水,按下觸摸屏上加熱按鈕,使其產生蒸汽,冷凝一段時間后,按下電控箱上的停止按鈕,檢查設備無其他問題后,即可離開。

功能二:認識設備

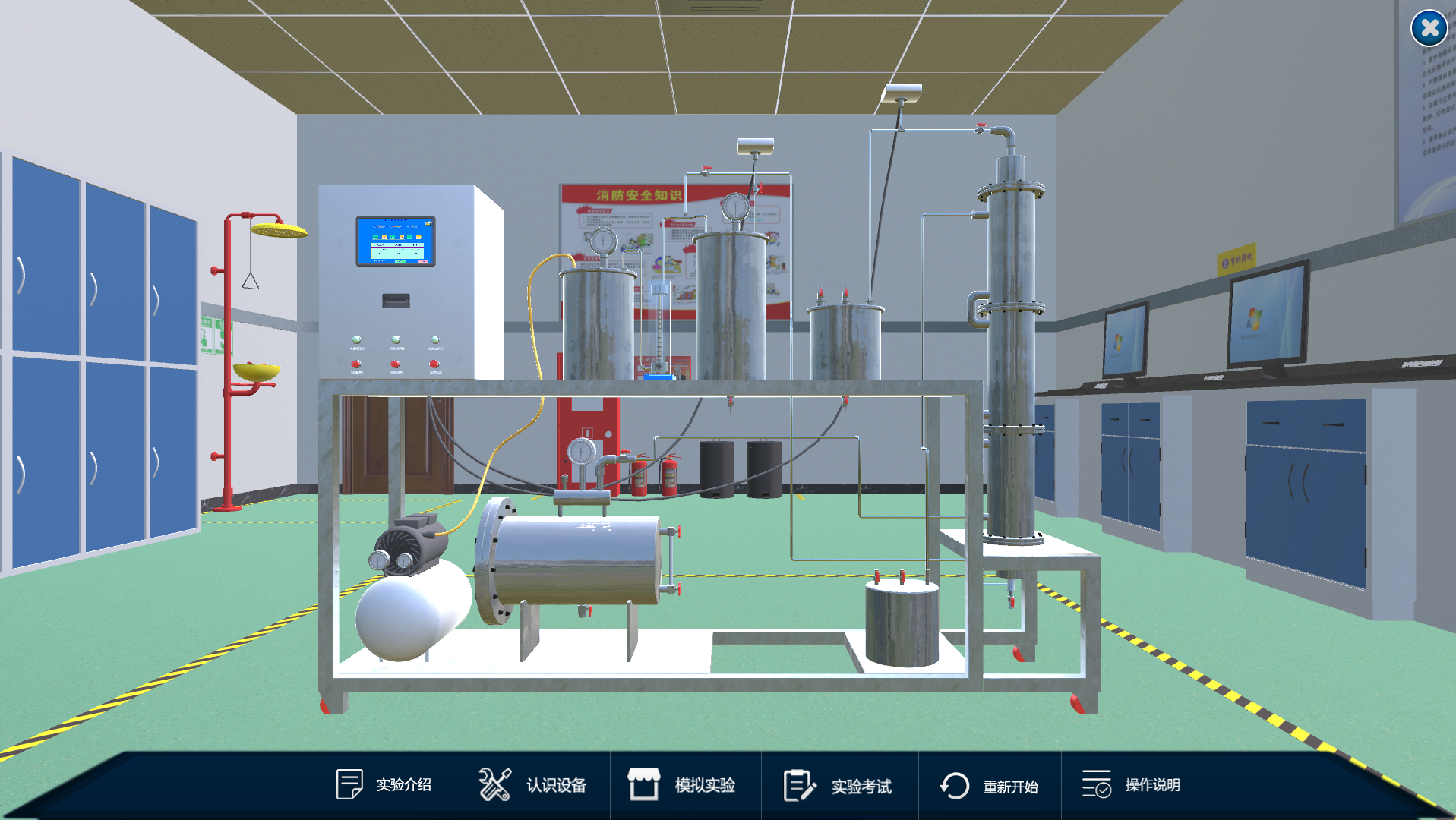

鼠標在場景的設備上任意處停留,該設備處則高亮顯示并且提示設備名稱,如下圖所示:

有害氣體吸附實驗虛擬仿真軟件

功能三:模擬實驗

實驗根據流程指引“游走”,場景的右上角會(huì )提示實驗步驟,包括場景中也會(huì )有所提示,幫助初學者熟悉實驗流程。

有害氣體吸附實驗虛擬仿真軟件

功能四:實驗考試

場景沒有任何提示,學生需要通過自身學習記憶,進行考試。

有害氣體吸附實驗虛擬仿真軟件

功能五:重新開始

全部學習完以后,還可以重新開始

有害氣體吸附實驗虛擬仿真軟件

功能六:操作說明

有害氣體吸附實驗虛擬仿真軟件

虛擬仿真系統教學依托虛擬現實、多媒體、人機交互、數據庫和網絡(luò )通訊等技術,構建高度仿真的虛擬實驗環境和實驗對象,學生在虛擬環境中開展實驗,實現真實實驗不具備或難以完成的教學功能。在涉及高?;驑O端的環境、不可及或不可逆的操作,高成本、高消耗、大型或綜合訓練等情況時,提供可靠、安全和經濟的實驗項目。

河南蘭幻研發虛擬仿真系統數年,為多座大學定制研發虛擬仿真交互系統,教師、學生兩端口進行交互,為眾多院校提供了教學便利,也為學生們帶去了更多有趣新興教學場景。
